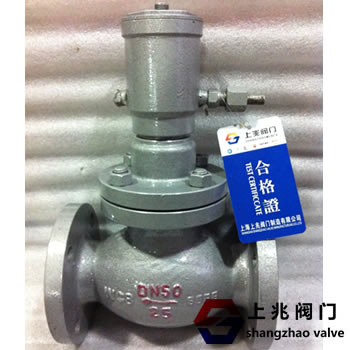

QDY421F-25CDN50液动紧急切断阀   发布时间:22-09-20

QDY421F-25CDN50 液动紧急切断阀是一种实用操作产品,又称手动紧急切断阀/液压紧急切断阀和配有液压执行机构的液压紧急切断阀执行机构。类型:配套使用的常闭手动油泵。液压装置是利用液压来开启、关闭或调节阀门的驱动装置。它由三部分组成:控制、动力和执行机构。部分动力由液压泵、油箱等部件组成,实现往复直线运动;另一种是液压马达执行机构,实现旋转运动。

QDY421F-25CDN50液动紧急切断阀的阀瓣在无压力时是常闭的。当油泵将压力气体输入切断阀缸时,阀盘将打开。当紧急切断阀需要关闭或发生紧急情况时,手油泵的泄压阀将自动关闭。液压紧急切断阀通过柱塞固定在阀座上。当混压锭子油和变压器油通过阀座注入油缸时,阀盘离开阀座。当压力释放时,阀瓣由于弹簧力而迅速关闭。
三、阀门工作介质的流动方向,阀座端为出口,非阀座端为入口且油箱压力相反。

安装方向:
QDY421F-25P液压紧急切断阀为常闭型,与手动油泵配套使用。液压泵室压力或手动油泵手柄往复加压20MPa打开紧急切断阀,介质可以通过。当发生火灾或其他紧急情况时,手动油泵的泄压阀将被打开,油压系统将快速工作。
快速释放压力以立即关闭切断阀,液体紧急切断阀的结构中充满了易熔金。当外界温度升高到80℃以上时,安装在油泵或紧急切断阀内的易熔金会立即熔化,从而达到自动泄压的目的,使切断阀自动快速关闭。
液体紧急切断阀的性能规格:
压力等级:20k4.0mpa,
油缸工作压力:≤6.0 MPa
工作温度:-40 ~+80℃
油缸介质:混合主轴油和变压器油。
使用的介质:天然气、液化气、液氨和煤气。
熔化时间75℃
闭合时间:≤5秒
油缸开启压力:≥ 2.0mpa,
密封圈、O形圈:PTFE、丁晴橡胶。
弹簧:50CrVA弹簧钢
Oil汽缸和活塞:铬不锈钢
液体紧急切断阀的操作程序:
A,液压紧急切断阀压力标准为20k±4.0 MPa,油缸的日常工作压力不得高于6.0MPa,但必须高于2.0 MPa,以保证油缸的正常工作。
其次,为了延长油泵的使用寿命,防止外界环境温度升高,油路膨胀,损坏紧急切断阀、手动油泵和冲击压力表,必须按时对设备进行检查。
巡视频率:每小时巡视一次相关设备的压力、温度和运行情况。
3。正常运行时,关闭油泵泄压阀;在紧急情况下,您必须
当紧急切断阀关闭时,只需打开泄压阀。
IV。检查内容:
(1)检查油缸工作状态:油缸是否漏油。
⑵检查密封面的工作情况:密封面是否泄漏。
(3)检查中间杆接头是否泄漏。
(4)检查手油泵是否生锈;
5]检查紧急切断阀、油系统或油管接头是否泄漏。
[6]工作压力是否正常。
V。保养:
(1)定期清洗手油泵和油管路,每年更换一次合成湖油。
检查装卸管、快速接头、防震管的使用和连接是否正常,并执行相关规定;如有异常,应及时处理,确保安全生产。
3液压紧急切断阀应经常开关,检查弹簧弹力是否正常,若弹簧失效应及时更换。
