安全切断阀结构原理及技术参数   发布时间:22-09-20

安全切断阀结构原理及技术参数

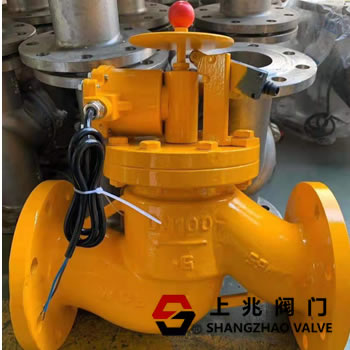

ZCRB-16C 安全切断阀常开型,与气体监测仪表配套使用。当仪器检测到可燃气体泄漏时,监测仪器输出信号,电磁阀自动快速关闭阀门,切断供气,及时制止恶性事故的发生。该阀适用于供气管网、燃气热能车间、燃气锅炉房、住宅建筑的供气系统。

安全切断阀的结构原理:

正常工作时,电磁阀处于开启状态,线圈7处于断电状态;当发生泄漏事故时,监测仪表向线圈7发出瞬时功率信号,电磁阀柱塞被吸住,连杆10失去支撑。在弹簧6和活塞5的重力作用下,主阀口11迅速关闭,气源被切断,电磁阀关闭。
当电源断开时,阀门仍然关闭,不会自动打开。当工人处理事故时,拧开保护盖8。线圈没电后,需要手动拉动拉杆9,恢复正常供气。

安全切断阀的技术参数:

介质类型:燃气、天然气、液化石油气和其他非腐蚀性可燃气体。
温度:-20 ~+60℃
工作压力:低压:0 ~ 0.1Mpa,中压:0 ~ 0.4Mpa,高压:0 ~ 0.6Mpa 电源电压:AC 220V;AC110VAC24VDC24VDC12V 功率:1。DN65以下电磁阀功率:1
4W;2.DN80以上电磁阀功率:28W 防爆等级:ExdⅱCT5
关闭时间:直动式小于1秒;导频类型小于2秒。
控制结构:1。直接作用活塞式;2.大直径或高压先导活塞式

安全切断阀的安装和维护:

1。由于紧急切断阀的活塞是靠重力和弹簧复位的,安装时介质是水平流动的,拉杆在上端是垂直的。禁止倒置或倾斜。
2。建议在紧急切断阀的前端安装一个手动闸阀,以便于紧急切断阀的维护。
3。在安装燃气紧急切断阀上方安装一个遮篷,以防止被水弄湿。
4。建议每六个月采取一次行动,以保持紧急切断阀在任何时候都处于良好的工作状态。
5。不要用力撞击复合拉杆。
6。严禁私自拆卸紧急切断阀,应由专业燃气技术人员维修。
