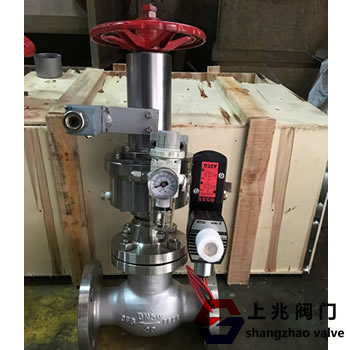

气动紧急关断阀   发布时间:22-07-28

气动紧急关断阀说明书:

气动紧急关断阀也称气动活塞切断阀(简称气动切断阀)是生产过程自动化系统中执行机构的一种,它与电磁阀,大功率减压阀等配套使用,可以对自动化系统中输送管道上流动介质进行自动切断或者安全放空,阀门配有手动装置,在气源出现故障时能及使关闭阀门,防止事故扩大。由于具有结构简单,操作方便,使用可靠,快速关闭等特点,可以广泛地应用在石油,化工,冶金等工业生产部门。
●类型:双作用活塞式气缸
●气动紧急关断阀工作原理:
○常闭式:采用双作用气压缸,当电磁阀断电气源换向,上气缸进气,气源推动活塞推杆下移,阀门关闭。反之当电磁阀通电换向,下气缸进气,气源推动活塞推杆上移,阀门处于开启状态。紧急切断阀装配了行程开关,可以远程显示阀门开启或者关闭,显示状态为指示灯。《断电通气阀门关闭,通电通气阀门开启》
○常开式气动切断阀:采用双作用气压缸,当电磁阀断电气源换向,下气缸进气,气源推动活塞推杆上移,阀门开启。反之当电磁阀通电换向,上气缸进气,气源推动活塞推杆下移,紧急关断阀处于关闭状态。本阀装配了行程开关,可以远程显示阀门开启或者关闭,显示状态为指示灯。《断电通气阀门开启,通电通气阀门关闭》
●高压结构形式:
①气源要求经过过滤的压缩空气或者氮气。阀体内的流动介质应该是:无杂质无颗粒的液体或者气体。
②手轮机构用在当气源发生故障时,实现阀门在紧急情况下关闭,防止事故扩大,保证系统和人员安全。
③快速关断阀工作介质的流动方向为:按阀门箭头方向。
●标准:
1.阀门设计标准:JB/T7746-2006《紧凑型钢制阀门》
2、阀门法兰的连接按尺寸JB/T79.2-94《凹凸面整体铸钢法兰》或GB/T9113尺寸标准。
3、阀门的连接长度按GB/T12221标准
●技术、紧急关断阀规格:
规格:DN15-DN100
阀体压力:PN1.6MPa-PN16MPa
气缸工作压力:0.3-0.6Mpa
适用温度:-20~+150
电磁阀采用:二位五通电磁阀《防爆式》
材质:WCB铸钢、A105锻钢、SUS304不锈钢
●手动操作应用:
⑴,如果阀门在气动操作位置时,请将《锁紧手轮》先松开,再将主手轮按逆时针旋转到顶,阀门开启;顺时针旋转底,阀门关闭;在手动操作时禁止打开气源。
⑵,手动装置使用以后,如要气动操作必须要将手轮恢复到原来气动位子,否则影响气动操作。
●气动操作应用:
Ⅰ,先将主手轮空载按逆时针旋转到底至气动位置, 再将主手轮顺时针回转一圈,《主手轮上阀杆已有红色标注为气动位置》,然后将《锁紧手轮》锁紧,打开气源压力操作阀门即可,无需再操作手轮。
Ⅱ,出厂时阀门已调试好,处于气动状态,勿随意动主手轮
