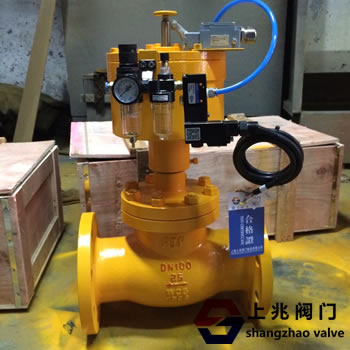

QDQ421F活塞式液氨紧急切断阀   发布时间:22-07-21

QDQ421F活塞式液氨紧急切断阀产品概述:

QDQ421F活塞式液氨紧急切断阀以下简称气动紧急切断阀是生产过程自动化系统中的一种执行机构。高压切断阀与防爆电磁阀和大功率减压阀配合使用,能自动切断或安全排放自动化系统中输送管道上的流动介质。气动切断阀配有手动装置,当气源故障时可关闭阀门,防止事故扩大。由于其结构简单、操作方便、使用可靠、关闭迅速,可广泛应用于石油、化工、冶金等工业生产部门。

QDQ421F活塞式液氨紧急切断阀的功能原理及结构描述;

1。常闭气动切断阀:采用双作用气缸。当电磁阀关闭,电源反向时,上气缸吸入空气,气源向下推动活塞推杆,阀门关闭。相反,当电磁阀打开时,下气缸吸入空气,气源向上推动活塞推杆,使阀门处于开启状态。阀门配有行程开关,可远程显示阀门是开启还是关闭,显示状态为指示灯。断电通风阀关闭,通电通风阀打开。
2。常开气动切断阀:采用双作用气缸。当电磁阀关闭,电源反接时,下气缸会吸入空气,气源会向上推动活塞推杆,阀门打开。相反,当电磁阀打开时,上气缸吸入空气,气源向下推动活塞推杆,使阀门关闭。阀门配有行程开关,可远程显示阀门是开启还是关闭,显示状态为指示灯。断电通风阀打开,通电通风阀关闭。
3.空气源需要过滤的压缩空气或氮气。阀体内的流动介质应为不含杂质和颗粒的液体或气体。
4。手轮机构用于在气源故障时紧急关闭阀门,防止事故扩大,保证系统和人员的安全。
5。阀门工作介质的流向为:按阀门箭头方向。

QDQ421F活塞式液氨紧急切断阀的设计规范和技术要求;

1。阀门设计标准:JBu002FT7746-2006紧凑型钢制阀门
2。阀门法兰的连接应符合尺寸JBu002FT79.2-94《凹凸面整体铸钢法兰》或QDQ421F活塞式液氨紧急切断阀尺寸标准。
3。阀门的连接长度应符合GBu002FT12221标准。
4。适用温度:-20 ~+150
5。适用介质:氟化氢气体、天然气、氨气等
6。气缸工作压力:0.3-0.6Mpa
7。电磁阀采用防爆型两位五通电磁阀。
