不锈钢气动截止阀   发布时间:22-05-12

不锈钢气动截止阀介绍:

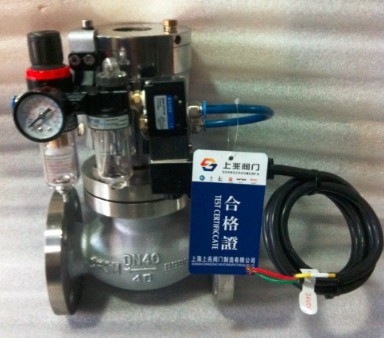

J641F 不锈钢气动截止阀(Stainless steel pneumatic valve)适用于氨气/燃气储罐管道出入口控制切断流量的安全阀门。切断阀采用安全阀的升降结构和止回阀防止介质倒流的原理。内结构装有低熔点(易熔合金)的塞子,在外界≥80C温度(易熔金)熔化,堵塞气管泄压。切断阀迅速关闭,保护贮罐系统的安全。

不锈钢气动截止阀工作原理:

气动截止阀在无气压情况下,阀瓣处于常闭状态,当气泵把压力气输入切断阀气缸时,阀瓣开启,当需要关闭紧急切断阀或遇有紧急情况时,将压力泄掉即自动关闭。
二、上兆气动紧急切断阀是由柱塞固定在阀座上,当压力气体(压缩空气,氮气)通过阀座注入气缸时,阀瓣即离开阀座,当压力泄掉,阀瓣由于弹簧力的作用,迅速关闭。三、阀门工作介质的流动方向,阀座端为出口,无阀座端即为进口和气压力方向相反。

气动截止阀性能规范:

压力等级:2.5/4.0Mpa
气缸工作压力:0.3-0.6Mpa
使用温度:-40~+80℃
气缸使用介质:氮气`无水空气
使用介质:天然气,液化气,液氨 ,气体
熔闭时间:±70℃
关闭时间: ≤5秒
气缸开启压力; ≥0.3-0.6Mpa
阀体材料:铸刚,不锈钢。304,316,316L
弹簧:50CrVA(弹簧钢)
气缸,活塞:球墨铸铁
密封圈,O型圈:聚四氟乙烯,丁晴橡胶
备注:(可加装手轮手动装置)在断电或者气源不足(或常年使用弹簧失灵),可通过手轮开启切断阀,确保正常工作生产。可根据用户要求法兰加工成双凹,双凸,一凹一凸,更方便维修安装,避免更改管道设施。节省人力物力。
