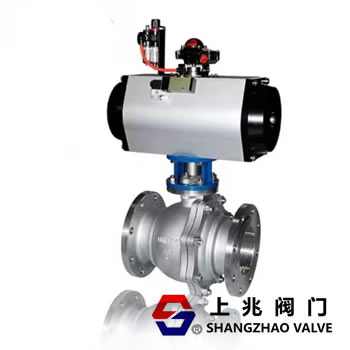

气动紧急切断阀执行器选型   发布时间:22-05-03

气动紧急切断阀执行器选型:

气动紧急切断阀在选用气动执行器前,请确认阀门扭矩。并在扭矩上增加安全值,水蒸汽或非润滑液体介质增加25%安全值;非润滑浆料液体介质增加30%安全值。
双作用气动执行器选用示例
当选用阀门扭矩为210NM,气源压力只有5bar,介质为非润滑的水蒸汽,考虑到安全因素,增加25%安全值值即262NM,按双作用输出扭矩表查找气源压力在5bar时相应扭矩值。应选用277NM,型号为POADA300

当气源压力从气口(2)进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,两端气腔的空气通过气口(4)排出,同时使两活塞齿条同步带动输出轴 (齿轮)逆时针方向旋转。反之气源压力从气口(4)进入气缸两端气腔时,使两活塞向气缸中间方向移动,中间气腔的空气通过气口(2)排出,同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。(如果把活塞相对反方向安装,输出轴即变为反向旋转)

气动切断阀当气源压力从气口(2)进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,迫使两端的弹簧压缩,两端气腔的空气通过气口(4)排出,同时使两活 塞齿条同步带动输出轴(齿轮)逆时针方向旋转。在气源压力经过电磁阀换向后,气缸的两活塞在弹簧的弹力下向中间方向移动,中间气腔的空气从气口(2)排 出,同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。(如果把活塞相对反方向安装,弹簧复位时输出轴即变为反向旋转)
气动执行器的性能特点主要有:
1、气动装置额定输出力或力矩应符合GB/T12222和GB/T12223的规定上面为薄膜式执行机构;
2、在空载情况下,对气缸内输入按规定的气压,其动作应平稳,无卡阻及爬行现象;
3、在0.6MPa的空气压力下,气动装置启、闭两个方向的输出力矩或推力,其值应不小于气动装置标牌所标示的数值,且动作应灵活,不允许各部位出现永久变形及其他异常现象;
4、密封试验用最大工作压力进行试验时,从各自背压一侧泄漏出的空气量不允许超过(3+0.15D)cm3/min(标准状态);从端盖、输出轴处泄漏出的空气量不允许超过(3+0.15d)cm3/min;
5、强度试验用1.5倍的最大工作压力进行试验,保持试验压力3min后,其缸体端盖和静密封部位不允许有渗漏及结构变形;
6、动作寿命次数,气动装置模拟气动阀门动作,在保持两个方向的输出力矩或推力能力的情况下,启闭操作的启闭次数应不低于50000次(启—闭循环为一次);
7、带缓冲机构的气动装置,当活塞运动到行程终端位置时,不允许出现冲击现象;
阀门启闭所需的扭力决定着气动执行器选择多大的输出扭力,一般由使用者提出或阀门厂家自行选配,做为执行器厂家只对执行器的输出扭力负责,阀门正常启闭所需的扭力由阀门口径大小、工作压力等因素决定,但因阀门厂家加工精度、装配工艺有所区别,所以不同厂家生产的同规格阀门所需扭力也有所区别,即使是同个阀门厂家生产的同规格阀门扭力也有所差别,当选型时执行器的扭力选择太小就会造成无法正常启闭阀门,因此气动执行器必需选择一个合理的扭力范围。
