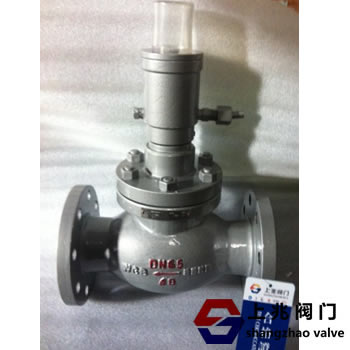

QDY421F液化气切断阀   发布时间:22-03-08

  一、QDY421F液化气切断阀产品描述:

 QDY421F 液化气切断阀是一种新型的安全保护阀,主要用于紧急情况下远距离快速关闭储罐进出口。安装在与液化气、液氨、天然气有关的管道上,与遥控手动泵(SB03-175型)配套使用。液控阀用于启闭,当管道或储罐发生大量泄漏甚至火灾时,可快速手动泄压手泵。或者高温熔化易熔合金,这个阀门的油缸自动泄压,阀门快速关闭止漏,起到人身安全保护的作用。如果需要安装一个以上的紧急切断阀,应使用两个手动油泵进行控制,一个工作,一个备用,以防止油泵损坏该阀,使其无法正常工作。每个紧急切断阀由一个(J23H-40P)针阀控制。切断阀集切断阀、止回阀和气动阀门的优点于一身,经过全体员工多年的努力,已成为控制阀领域的佼佼者。通过不断的现场应用实践,与用户的沟通合作,设计出了高性能、低成本的产品,得到了化工、钢铁、石化冶金、给排水系统等领先用户企业的认可。也赢得了业内的一致好评。



  二、QDY421F液化气切断阀工作原理:

  1.当阀门在没有外部压力的情况下运行时,液动紧急切断阀阀瓣通常是关闭的。用于储罐系统时,紧急切断阀与油泵或气瓶配合使用,靠手油或氨气的压力打开阀门。当阀门需要关闭或遇到紧急情况时,可以释放油压或氨气压力,阀门会自动关闭。

  2.当阀瓣关闭时,通过打开泄压阀或操作手轮或管道上的易熔塞在温度升高时自动熔化来实现压力。

  3.阀门工作介质的流向应低于AG,与普通截止阀的流向正好相反。

  4.阀门法兰的连接尺寸应符合JB/T79.1-94《凸面整体铸钢法兰》或HG20592-97尺寸标准。

  三.QDY421F液化气切断阀性能参数:

  等级:2.0-4.0兆帕

  油缸工作压力:6.0 MPa

  工作温度:-40~ 80

  油缸介质:混合锭子油和变压器油。

  介质:天然气、液化气、液氨、

  关闭时间70

  关闭时间:10秒

  油缸开启压力:2.0MPa

  阀体材料:碳钢WCB,不锈钢304,316,316L

  油缸和活塞:铬不锈钢

  密封圈、O形圈:聚四氟乙烯、丁晴橡胶。

  弹簧:50CrVA(弹簧钢)

  :型常闭
