常用球阀结构特点及设计标准   发布时间:21-08-23

在我国,球阀广泛应用于石油炼制、长输管道、化工、造纸、制药、水利、电力、市政、钢铁等行业,在国民经济中占有举足轻重的地位。
它有旋转90度的作用,旋塞体是一个球体,有一个圆形的通孔或通道穿过它的轴。
球阀主要用于切断、分配和改变管道中介质的流动方向。它只需要旋转90度,很小的扭矩就可以紧紧关闭。 球阀最适合用作开关和紧急切断阀,V形球阀。



电动阀门除了要注意管道参数外,还要特别注意其义务的环境条件。由于电动切断阀中的电动装置是机电装置,其义务状态受其义务环境的影响很大。 在正常情况下,电动球阀和蝶阀在以下环境中使用要特别注意。

常用球阀结构特点及设计标准

序号名称结构特点适用设计标准
1螺纹端、承插焊端、整体或对分式球阀1、流道:不缩径或缩径
2、球支承方法:浮动(座支式)
3、防吹出阀杆结构
4、如需要可设置防静电、耐火结构
5、连接端:螺纹、承插焊、对焊(延长阀体)
BS 5351-1986
ISO 7121-1986
GB/T 12237-1989
MSS-SP-72-1992
JPI-7S-48-1999
BS 5159-1982
2对夹式、三体式球阀对夹式
其余同序号 1
3两件对分式或整体侧装式球阀1、流道:不缩径或缩径
2、球支承方式:浮动(座支式)或固定(轴支式)
3、防吹出阀杆结构
4、如需要可设置防静电或耐火结构
5、连接端:法兰
4侧装或上装整体式球阀1、流道:全通经或缩径
2、球支承方式:浮动(座支式)或固定(轴支式)
3、防吹出阀杆结构
4、滑动阀座或密封腔式球体
5、如需要可设置防静电或耐火结构
GB/T 12237-1989
5固定球球阀



1、流道:全通径
2、球支承方式:固定(轴支式)
3、阀体与阀盖连接:法兰
4、连接端:法兰(RF、RTJ)、对焊
5、防静电、耐火结构
API 6D-2002
6一件式球阀1、流道:直通、缩径
2、阀体为锻钢或铸钢
3、螺纹压紧阀座
4、阀杆防吹出结构
5、内螺纹连接
GB/T 12237-1989
7二件式球阀1、流道:全通径或缩径
2、左、右阀体为锻钢或铸钢
3、用螺纹压紧阀座
4、阀杆防吹出结构
5、内螺纹连接
GB/T 12237-1989
8带保温夹套球阀1、流道:全通径或缩径
2、阀体:用锻钢或铸钢
3、浮动球:聚四氟乙烯阀座
4、阀杆密封采用填料,用填料压套和压板压紧密封
5、法兰连接
6、阀体部位设有保温夹套

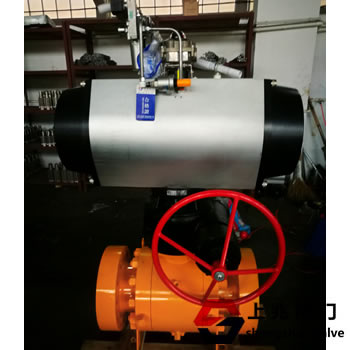

9金属密封上装式气动球阀1、流道:全通径或缩径
2、阀体、阀盖:用铬钼钢铸造
3、中法兰连接:螺栓连接
4、中法兰密封:采用密封环,阀座采用金属
5、密封面均对焊硬质合金
6、法兰连接
API 6D-2002
GB/T 12237-1989
API 608-1995
10油密封式固定球球阀1、流道:全通径
2、左、右阀体和球体采用铸钢或锻钢
3、左、右阀体密封采用O形圈
4、左、右阀体连接采用螺栓连接
5、两阀座密封圈处均设有注油嘴
6、阀杆与球体采用键连接
7、与管道连接采用焊接或法兰连接
8、密封圈采用聚四氟乙烯
API 6D-2002
GB/T 12237-1989
API 608-1995
11滑动阀座浮动球球阀1、流道:全通径或缩径
2、左、右阀体均为锻钢或铸钢
3、左、右阀体用螺栓连接,其密封用垫片密封
4、左、右阀体放密封圈处均为 5° 斜面,阀座密封圈可在 5° 斜面上自由滑动
5、阀杆采用填料密封
6、阀体底部设调整螺杆也采用填料密封
7、连接方式:法兰连接
GB/T 12237-1989
API 608-1995
12前阀座密封固定球阀1、流道:全通径
2、阀体、阀盖和球体采用铸钢或锻钢
3、采用上装式阀体
4、阀体阀盖采用螺栓连接
5、采用浮动阀座、密封面采用聚四氟乙烯,阀座背后设有弹簧,前阀座台肩经过精确计算,保证进口阀座密封比压
6、连接形式:法兰连接、焊接
API 6D-2002
API 608-1995
13后阀座密封固定球球阀1、流道:全通经
2、阀体、阀盖和球体采用铸钢或锻钢
3、采用上装式阀体
4、阀体阀盖采用螺栓连接
5、采用浮动阀座、密封面采用聚四氟乙烯,阀座背后设有弹簧,后阀座台肩经过精确计算,保证出口端阀座的密封比压
6、连接形式:法兰或焊接
API 6D-2002
API 608-1995
14三体式固定球管线球阀1、流道:全通径
2、中体、左、右阀体、球体采用铸钢或锻钢
3、中体、左阀体、右阀体采用螺栓连接,密封垫密封
4、球体采用上下阀杆固定
5、在阀座密封圈的背后或台肩处设有碟形弹簧
6、阀座采用聚四氟乙烯或金属
7、上下阀杆处均设有轴承,上下阀杆采用O形圈密封
8、连接形式:法兰连接或焊接
API 6D-2002
API 608-1995
15上装式固定球管线球阀1、流道:全通径
2、阀体、阀盖、球体采用铸钢或锻钢
3、阀体、阀盖采用螺栓连接,并由垫片保证密封
API 6D-2002
API 608-1995
16全焊接固定球管线球阀1、流道:全通径
2、左、右阀体采用铸钢或锻钢
3、整个阀组装好后,经试验合格后,左、右阀体再焊接到一起
4、球体采用上、下阀杆固定
5、上阀杆密封采用 O 形圈,下阀杆密封采用垫片,然后密封焊,上、下阀杆处均设有轴承
6、阀座的背后和台肩处设有碟形弹簧、阀座密封圈采用聚四氟乙烯或金属
7、连接形式:法兰连接或焊接
API 6D-2002
API 608-1995
17全焊接浮动球阀1、流道:全通径或缩径
2、阀体、球体采用钢板压制成形。阀座和填料箱体采用圆钢车削加工,法兰采用锻钢
3、阀座密封圈采用聚四氟乙烯
4、阀杆采用防吹出结构
5、整体球阀组装调试合格后,焊接为一体
API 608-1995
18螺旋杆式升降杆球阀1、流道:全通径或缩径
2、采用球体上装式阀体
3、阀体、阀盖采用螺栓连接
4、阀体、阀盖、球体,采用铸钢或锻钢
5、阀座采用金属对焊硬质合金,球体与阀座接触面对焊硬质合金
6、球体采用固定球
7、阀杆下部有螺旋扁,使阀杆升降带动球体脱离阀座后再旋转 90° 或旋转 90° 再压向阀座
8、连接形式:法兰、卡箍、焊接
API 6D-2002
API 608-1995
19导向槽式升降杆球阀1、流道:全通径或缩径
2、采用球体上装式阀体
3、阀体、阀盖采用螺栓连接
4、阀体、阀盖、球体采用铸钢或锻钢
5、阀座采用金属对焊硬质合金,球体与阀座接触面对焊硬质合金
6、球体采用固定球
7、阀杆上有S形导槽,导销与导槽配合,使阀杆升降时带动球体脱离阀座后再旋转 90° 或旋转 90° 再压向阀座
8、连接形式:法兰、焊接
API 6D-2002
API 608-1995
