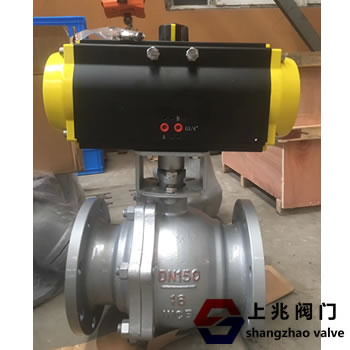

| Q641F单作用不锈钢气动球阀 发布时间：21-08-11 |
Q641F单作用不锈钢气动球阀它由不锈钢球阀、单作用气动执行器及其他相关附件组成。阀门由气源驱动，控制阀门的启闭。阀体采用不锈钢制造，具有超强的抗拉、耐磨、耐腐蚀等特点。 不仅可用于一般常温常压场合，也适用于超高压和低压降等相对恶劣的工作条件。 可根据工况配备阀门定位器，输入4-20mA模拟信号，实现球阀开度的百分比调节控制。 单作用气动执行器和双作用气动执行器： 气动球阀中的单作用和双作用是指装有气动球阀的气动执行器可分为单作用和双作用。 区别是单作用气缸有弹簧，双作用气缸没有。 因此，单作用气动执行器的价格比双作用气动执行器要高。 单作用气动执行器一般分为常开型和常闭型。常开型：排气关闭，紧急切断阀切断开启；常闭型：泄放开，切断关，即安装前有设置，设置 开或关，如果是常开，则表示气动执行器关闭阀门时空气被通风。如果气源出现故障或突然断电，单作用气动执行器由弹簧自动复位到打开状态，也就是说 它会回到它的设定状态，将它设置为关闭，它将返回关闭状态，一般用于危险工况，如输送易燃气体或易燃液体，当气源丢失，出现紧急情况 此时，单作用气动执行器可自动复位至降低风险，而双作用不能复位。 双作用气动执行器通风时，阀门由气动执行器打开。当阀门关闭时，另一侧只能通过通风关闭。双作用气动执行器由气缸复位。  Q641F单作用不锈钢气动球阀特点和用途： 气动球阀主要用于切断或接通管道中的介质。也可用于流体调节和控制。与其他阀门相比，具有以下优点： 1。流体阻力小，球阀是所有阀门中流体阻力最小的。即使是缩径球阀，其流体阻力也相当小。 2。推力轴承减少了阀杆的摩擦力矩，可以使阀杆长时间平稳灵活地运行。 3。阀座密封性能好。聚四氟乙烯等弹性材料制成的密封圈易于密封，球阀的阀门密封能力随着介质压力的增加而增加。 4.阀杆密封可靠。由于阀杆仅用于模拟旋转而不是升降运动，因此阀杆的填料密封不易损坏，密封能力随着介质压力的增加而增加。 5 .由于聚四氟乙烯等材料具有良好的自润滑性能，与球体的摩擦损失小，所以球阀的使用寿命长。 6.底部安装的阀杆和阀杆头部的凸台防止阀杆喷出。如果阀杆密封因火灾而损坏，凸阶与阀体也可形成金属接触，以保证阀杆密封。 7。防静电功能：球体、阀杆、阀体之间设有弹簧，可导出开关过程中产生的静电。 Q641F单作用不锈钢气动球阀结构原理： 气动单作用球阀是一种旋转截止球阀，是气动单元组合仪表中的执行单元，一般与电磁阀等气动元件组合使用. 阀体结构有安装软密封阀座和全金属阀座两种，分别用于常温-40～180℃和高温-60～450℃的场合。 该产品具有传动效率高、推力大、密封性能好、额定流量系数大、零件互换性强等特点。 Q641F单作用不锈钢气动球阀工作原理 气动单向作用球阀切断阀一般与电磁阀、限位开关等附件配合使用，采用GT、AT、AW等气动执行机构，输出力大，动作灵敏，启闭效果好。 其圆柱形通孔球阀芯具有剪切功能，对含纤维和颗粒的粘性介质的控制作用仅次于V型球阀。 执行机构 采用GT、AT、AW系列气动执行器，具有双作用和单作用弹簧复位，齿轮齿条传动，安全可靠；大口径阀门采用AW系列拨叉驱动气动执行机构，结构合理，输出 大扭矩，双作用，单作用。 1.齿轮双活塞，输出扭矩大，体积小。 2.气缸采用铝金材质，重量轻，外形美观。 3.上下可安装手动操作机构。 4.齿轮齿条连接可调节开启角度和额定流量。 5.执行器可配电信号反馈指令及各种附件，实现自动运行。 6. IS05211 标准连接为产品安装和更换提供了方便。 7。两端调整的连接螺钉可使标准产品在0°和90°之间有±4°的可调范围。 保证与阀门的同步精度。 附件选项 根据不同的控制和要求可以选择以下附件： Cut-off配件：单电磁阀、双电磁阀、限位开关回波装置。 可调配件：电动定位器、气动定位器、电动转换器。 气源处理配件：空气过滤减压器阀门、气源处理三联件。 手动机构：HVSD手动机构 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
