切断阀原理   发布时间:21-04-26

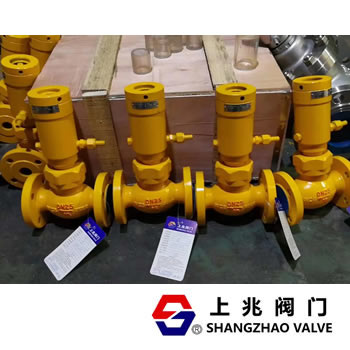

切断阀是常闭结构,主要安装在液氨储罐和储气罐的出口作为截止阀。切断阀通常是关闭的。在装卸时,通过气压和油压将其打开。 按下以关闭。
切断阀原理:
常闭介质的流向是高进和低出。执行器由一个活塞缸和一个复位弹簧组成。气压和油压将活塞推上并打开,而弹簧的回弹力和入口压力则将压力​​关闭。
入口管配有低熔点易熔合金塞。易熔合金在±75℃的环境温度下熔化并阻塞油管以释放压力,并迅速关闭以确保储油罐系统的安全。


切断阀的工作原理:
气动常闭型:使用压缩空气或氮气打开阀门,加上防爆电磁阀,空气减压过滤器,信号反馈开关,可以远程控制阀门,从而提高了安全性生产工作的安全性,便利性和速度。
有效性。
液动常闭型:采用高入口和低出口结构,并与手摇油泵配合使用。手摇油泵的手柄用于往复运动以增加压力以打开紧急情况,并且介质可以通过,在发生火灾或其他紧急情况时,
,请打开手摇的泄压阀油泵,油压系统将迅速释放压力,因此紧急情况将立即关闭。


紧急切断阀的使用参数:
压力等级:2.5 / 4.0 Mpa
气缸工作压力:0.3-0.6Mpa
油缸工作压力:≤6.0Mpa
工作温度:-40〜+ 80℃
气缸使用的介质:无水氮气
气缸中使用的介质:混合主轴油,变压器油
使用介质:天然气,液化气,液体氨气
熔化时间:±75℃
关闭时间:≤5秒
钢瓶开启压力; ≥0.3-0.6Mpa
油缸工作压力:≤2.0-3.0Mpa
主体材料:铸钢,不锈钢。
 304,316,316L  ##弹簧:50CrVA弹簧钢
气缸,活塞:球墨铸铁
密封圈,O形圈:PTFE,丁腈橡胶
切断阀的操作步骤:
 1。气缸的开启压力≥0.3-0.6Mpa,气缸的日常工作压力不得低于0.4MPa,以确保阀门的正常运行。
空气源需要过滤的压缩空气,流过阀体的介质应该是没有杂质和颗粒的气体。
 2。液压标准为20k 4.0MPa,油缸的日常工作压力应不高于6.0 MPa,但必须高于2.0 MPa,以确保油缸正常工作。
工作时关闭油泵的泄压阀;在紧急情况下需要关闭安全阀时将其打开。
只需按一下阀门即可。
