闸阀的基本知识及相关应用   发布时间:21-04-01

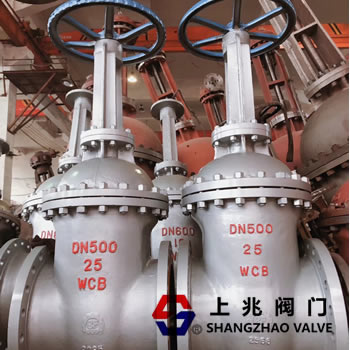

闸阀是指其中关闭构件的闸板沿通道的中心线的竖直方向移动的阀。 闸阀主要用于管道中的切断。 闸阀是一种广泛使用的阀门。通常,选择使用直径DN≥50mm的截止装置,有时也将闸阀用于直径较小的截止装置。
 1。闸阀的优点
 1。流体阻力很小。
 2。打开和关闭所需的外力很小。
 3。介质的流向不受限制。
 4。完全打开后,与截止阀相比,密封面受工作介质的腐蚀较小。
 5。主体形状相对简单,并且铸造过程更好。
 2。闸阀的缺点
 1。外部尺寸和开口高度都相对较大。
安装需要很多空间。
 2。在打开和关闭过程中,密封面之间存在相对摩擦,很容易引起磨损。
 3。闸阀通常具有两个密封表面,这给加工,磨削和维护增加了一些难度。
三个,闸阀的类型
 1。可以根据闸板的结构进行划分
 1平行闸阀:密封面平行于垂直中心线,即,两个密封面彼此平行的闸阀。 \\ n
在平行闸阀中,带有推力楔形的结构是最常见的一种。两个闸门之间有一个双面推力楔。该闸阀适用于低压中型和小直径DN40-300mm闸阀。
两个闸门之间还有一个弹簧。弹簧会产生预紧力,这有利于闸板的密封。
 2楔式闸阀:密封面与垂直中心线成一定角度,即两个密封表面是楔形闸阀。
密封表面的倾斜角度通常为2°52´,3°30´,5°,8°,10°等。角度主要取决于介质的温度。
通常,工作温度越高,角度应越大,以减少温度变化时发生楔入的可能性。
在楔形闸阀中,有单闸板,双闸板和弹性闸板。门。
单闸板楔式闸阀结构简单,使用可靠,但对密封面角度的精度要求高,加工和维护难度大,温度变化大时有楔入的可能性。
双闸板楔形闸阀通常用于水和蒸汽介质管道。优点是密封面角度精度低,温度变化不易引起楔入现象,密封面磨损时可加垫片补偿。
但是,这类结构部件很多,切断阀很容易在粘性介质中粘结,从而影响密封。
更重要的是,长期使用后,上下挡板容易生锈,并且闸板容易脱落。弹性闸板楔形闸阀具有结构简单,使用可靠的优点。它还可以产生少量的弹性变形,以补偿密封面角度加工的偏差并提高可制造性。它已被广泛使用


 2。根据阀杆的结构,闸阀可以分为
 1上升阀杆闸阀:阀杆螺母在阀盖或支架上。打开和关闭闸门时,将旋转阀杆螺母以实现阀杆的提升。
这种结构有利于阀杆的润滑,开闭程度明显,因此被广泛使用。
 2暗装的闸阀:阀杆螺母位于阀杆内。阀体并与介质直接接触。
打开和关闭闸门时,可通过旋转阀杆来实现。
这种结构的优点是:闸阀的高度始终保持不变,
因此,安装空间小,紧急切断阀适用于大直径或安装空间受限的闸阀。
此结构必须配备一个打开和关闭指示器,以指示打开和关闭的程度。
这种结构的缺点是阀杆螺纹不仅不能润滑,而且会被介质直接腐蚀,很容易损坏。
第四,闸阀的直径会缩小
如果阀体​​内通道的直径不同,则阀座处的直径通常小于法兰连接处的直径,这称为直径收缩。
直径的收缩可以减小零件的尺寸,并且相应地减小了用于打开和关闭所需的力。同时,可以扩大零件的应用范围。
但是直径缩小之后。
流体阻力损失增加。
在某些部门的某些工作条件下,例如石油部门的输油管道,不允许使用直径减小的阀门。
一方面是减少管道的阻力损失,另一方面是避免直径缩小后对机械清洗管道的障碍。
