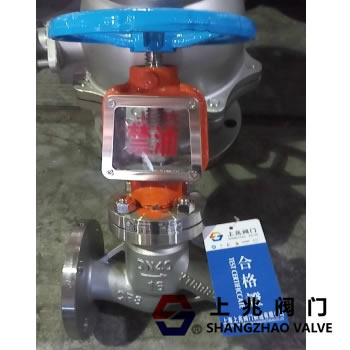

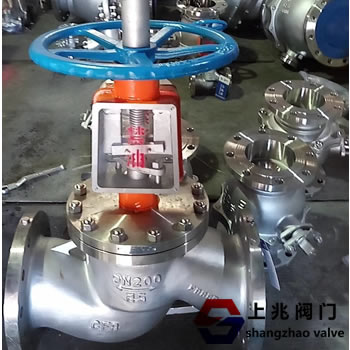

YJ41W氧气专用不锈钢截止阀   发布时间:20-06-22


YJ41W氧气专用不锈钢截止阀是根据氧气管网运行特点以及考虑氧气介质的易燃易爆的特性,以可靠和性能为设计原则,并参照《氧气规程》的规定而设计的确保氧气管网运行的阀门。主体材料选用不锈钢或阻燃性好的铜合金,密封面为本体或堆焊D802,其余内件采用不锈钢或铜合金;传动部位的润滑采用不可燃的润滑脂,并标有明显的禁油标记。在结构上,支架采用全闭封,并有导除静电装置,阀杆上配有防尘帽。


YJ41W氧气专用不锈钢截止阀--结构特点:
1、对于公称压力PN≥1.6MPa、DNl25~200采用内旁通结构;DN250~500采用带外旁通阀结构。其目的是减小阀前、阀后的压力差以避免高流速、高冲刷以及防止产生高温,从而保证了氧气管网的运行,同时也减小了操作力矩。氧气紧急切断阀
2、介质流向:PN≥1.6MPa、DN≤100介质由阀瓣下方流入阀瓣上方(即低进高出),DN≥125介质由阀瓣卜方流入下方(高进低出)o对于DN≥125的阀门采用介质高进低出的流向,一方面足内旁通阀结构上的需要,另一方面由于介质压力的作用使阀门的关闭力大大减小。
3、该阀设有导静电装置,可避免因静电产生火花。
4、与普通截止阀相比,氧气管路用截止阀的支架部分采用全封闭式结构,且压紧填料时可以打开支架上的防护盖板,起到了防油防尘的作用。并有明显的禁油标记。
5、全部零件采用严格的脱脂处理。

YJ41W氧气专用不锈钢截止阀--主要性能和使用范围:

型号公称压力壳体试验压力Ps(Mpa)气密封试验适用温度(℃)适用介质
YJ41W-25P
YJ41W-40P
2.53.82.52.5常温氧气
