调节阀的选型方法简介   发布时间:20-03-15

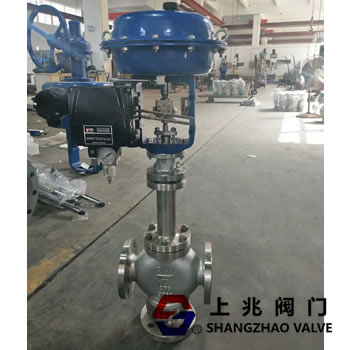

调节阀是工业自动化生产中重要的调节和执行机构,通常用来调节生产工艺中的压力、温度和流量等参数,它的原理就是接受调节器发出的控制信号的大小和方向,通过执行机构来改变阀瓣的开度以实现调节流体流量的功能,从而把生产过程中被调参数控制在工艺所要求的范围内,从而实现生产过程的自动化。调节阀是自动化控制系统中一个十分重要且不可或缺的组成部分,正确的选择和使用调节阀,直接关系到整个自动控制系统的控制质量,直接影响生产产品的质量。本文根据工作中调节阀的选型经验简单介绍一下调节阀的选型方法及注意事项。

一、调节阀结构形式的选择
调节阀结构形式的选择,应根据实际生产中工艺条件(温度、压力、流量等)、工艺介质的性质(如粘度、腐蚀性、有无毒害等)、调节系统的要求(调节范围、泄漏量、噪音)以及防止调节阀产生汽蚀现象等因素综合加以考虑。平常在我们实际使用中,应用最多的是普通单座调节阀、双座调节阀、套筒调节阀、蝶阀等。一般来讲,在流量小、压差小、要求泄漏量小的场合,选择单座调节阀即可满足生产需要,而且经济实惠;在流量大、压差大、泄漏量要求不严格的场合,应优先考虑双座调节阀;套筒调节阀最适宜用在介质压差大、振动大的场合;蝶阀适宜用于低压状态的空气或其它气体的压力、流量等的调节。
二、 调节阀流量特性的选择
 控制阀的流量特性是指流体流过阀门的相对流量和阀门的相对开度之间的关系。
调节阀的流量特性一般常用的有如下四种:
1、等百分比特性:等百分比特性也称为对数特性,是指阀门的开度增加同样的值时,紧急切断阀通过的调节阀的流最按照等百分比增加。调节阀在同样开度变化值下,流量小时流量的变化也小,调节作用缓和平稳;流量大时.流量的变化也大,调节作用灵敏而有效。等百分比特性的阀门在全行程阀门内的控制精度时不变的。
2、直线特性:直线特性是指调节阀的相对流量和相对开度的比值为常数。调节阀在同样开度变化值下,流量小时流量的变化值相对较大,凋节作用较强,容易产生超调和引起振荡;流量大时,流量的变化值相对较小,调节作用不够灵敏。
3、抛物线特性:抛物线特性是指调节阀的相对流量与相对开度的二次方根成正比。抛物线特性介于直线特性和等百分比特性之间,改善了直线特性在小开度时调节性能差的缺点。
4、快开特性:气动切断阀快开特性是指调节阀在开度很小时流量就已经较大,随着开度增加,流量很快达到最大值。
 从调节阀的流量特性可以看出,调节阀的流量特性对选用调节阀有非常重要的意义,直接影响到自动控制系统的质量和稳定性,因此必须正确合理选择调节阀的流量特性。在工程应用中,我们选用最多的是等百分比特性,对于压差变化小、可调范围小、开度变化小的场合,也可以选用直线特性的调节阀,V 型球阀一般选用抛物线特性。


三、调节阀口径的确定
计算选定调节阀口径的方法在工程中常用 C 值法,即流通能力法。首先根据工艺条件和调节要求选定阀门的结构型式和流量特性,并且确定流量系数 C 的计算方法和计算公式,然后把各项数值带人计算公式计算出最大流量下调节阀流量系数 Cmax 值,不锈钢截止阀然后在标准阀门额定 Cv 值表中选择与 1.2Cmax 相近的 Cv 值,其对应的阀径即为所选择调节阀的阀径,最后进行噪声和开度验算,在最大流最下一般调节阀的开度不超过 85%,最小流量下开度不小于 20%,若验算结果满意,阀门口径就选定了,若验算结果不满意,则应从新选择额定 Cv 值,再进行验算,直到得到满意的结果。
四、调节阀材质的选择
调节阀材质的选择主要是指两个方面:一是阀体、阀盖材质的选择,二是阀内组件(阀杆、阀芯、阀座)材质的选择。阀体、阀盖相当于压力容器,因此要求其必须能承受介质的温度、压力和腐蚀,而阀内组件主要起节流作用,对它的基本耍求是耐腐蚀、耐冲刷,这是调节阀材质选择的出发点。选择调节阀的材质必须把握两个大的原则:一是要保证安全可靠,也就是根据工艺特性,选择诸如耐高温、耐低温、耐高压、耐汽蚀以及耐腐蚀的材质;二是在满足使用要求的前提下,还要考虑其性能、使用寿命和经济性。
