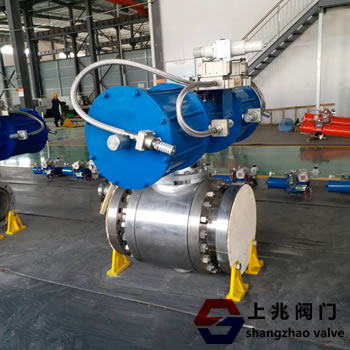

Q647F-16P-300气动法兰球阀   发布时间:19-04-06




Q647F-16P-300气动法兰球阀只能以90度旋转和小扭矩紧密关闭。 完全相同的阀体腔为介质提供了一条小而直通的流路。 球阀通常被认为是最适合直接打开和关闭的,但最近的发展设计了球阀以提供节流和控制流量。 球阀的主要特点是结构紧凑,易于操作和维护,适用于水,溶剂,酸和天然气等一般工作介质,也适用于氧气,氢气等恶劣工况的介质过氧化物,甲烷和乙烯。 球阀阀体可以是一体的或组合的。紧急切断阀
不锈钢气动球阀的工作原理是使阀门不被旋转阀阻塞或阻塞。 气动球阀开关重量轻,体积小,可制成大口径,密封可靠,结构简单,维护方便,密封面和球面经常封闭,并且不易被介质侵蚀,并广泛应用于各种行业。
气动法兰球阀主要用于管道中快速切断,分配和改变介质的流动方向。
Q647F-16P-300气动法兰球阀是近年来广泛使用的一种新型阀门,具有以下优点:
 1。
流体阻力小,其阻力系数等于相同长度的管道长度。
 2。
结构简单,体积小,重量轻。
 3。
它紧密而可靠。目前,球阀的密封面材料广泛用于塑料,密封性能好。它也被广泛用于真空系统。
 4。
操作方便,开合迅速,从全开到全关旋转90°,方便远距离控制。
 5。
维护方便,气动球阀结构简单,密封圈一般有效,拆卸和更换相对方便。 截止阀
 6。
当完全打开或完全关闭时,球和阀座的密封表面与介质隔离,介质不会导致阀门密封表面的腐蚀。
 7。
广泛的应用范围,从小到几毫米,一直到几米,从高真空到高压都可以应用。
气动三件式球阀已广泛应用于石油,化学,发电,造纸,原子,航空航天,火箭等部门,以及人们的日常生活。
气动球阀技术参数:

阀类传动方式连结形式结构形式密封面公称压力(MPa)阀体材料
球阀6-气动
6s-气动带手动
4-法兰式  固定球直通F-氟塑料
H-合金钢
PPL
1.6
2.5
4.0
6.4
按表内阀体
材料代号
公称通径DN(mm)50-500
材料\材料代号CPR



阀体WCBZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti
球板2Cr131Cr18Ni9Ti1Cr18Ni12MoTi
阀杆2Cr131Cr18Ni9Ti1Cr18Ni12MoTi
密封圈增强聚四氟乙烯 对位聚笨
填料聚四氟乙烯 柔性石墨



适用介质
水、蒸汽、油品
硝酸类醋酸类
适用温度-28℃~300℃
控制型式双作用/单作用
作用型式切断/调节
输入信号电信号:0~10mA、-4~10mA 气信号20~100kPa
回信电压AC220V/DC24V
工作介质净化压缩压气
执行器型号GT系列、HY系列、AW系列、ZSH系列等
气源压力0.4~0.7MPa
