止回阀分别为旋启式止回阀、升降式止回阀、球型止回阀、微阻缓闭止回阀、对夹式止回阀、双瓣式止回阀顾名思义为单向阀和逆止阀,止回阀的型号繁多我们不在在这里一一举出,以下是我们常见的止回阀,如想更多了解止回阀请返回产品展示目录里面点击止回阀看看有没有您想要的产品。

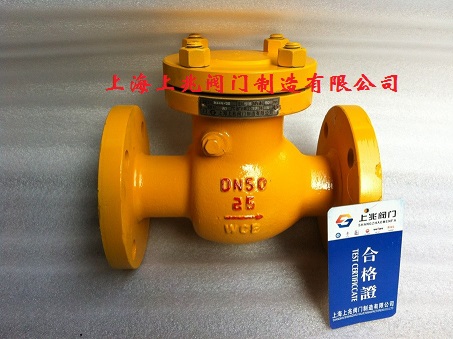

一、旋启式止回阀(H44H/H44W)

H44H/H44W旋启式止回阀的采用内装摇臂旋启式结构,阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片和密封环外,整体没有外漏点,杜绝阀门外泄的可能。摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360度范围内有一定的自由度,有适当的微量位置补偿。广泛应用于化工、冶金、制药等多个领域。紧急切断阀

二、旋启式止回阀(H44H/H44W)--压力试验:

公称压力
PN(MPa)
试验压力(MPa)适用温度(℃)适用介质
强度试验密封试验WCBCr5Mo1Cr18Ni12Mo2Ti1Cr18Ni9Ti
1.62.41.8≤425≤550≤220≤200水、油品、蒸汽、酸性介质
2.53.82.8
4.06.04.4
6.49.67.1
10.015.011.0-
16.024.017.6
25.037.527.5



三、旋启式止回阀(H44H/H44W)--主要零件材料及性能:球阀

零件名称材料编号
阀 体WCBZGCr5MoZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti
阀 盖WCBZGCr5MoZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti
阀 瓣WCBZGCr5MoZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti
摇 杆WCBZGCr5MoZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti
阀 座251Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni12Mo2Ti
销 轴1Cr17Ni21Cr18Ni9Ti1Cr18Ni12Mo2Ti
密封环、垫片包覆垫1Cr18Ni9Ti1Cr18Ni12Mo2Ti

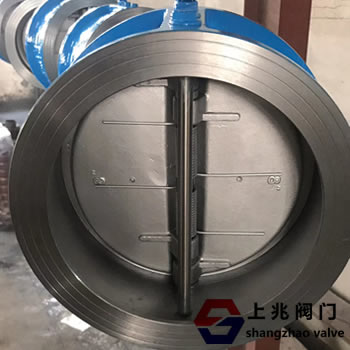

H76W/H 对夹双瓣旋启式止回阀:

1、水锤压力小、阀瓣行程短、且有弹簧辅助关闭、关阀速度快。H76W与H76H型的水锤压力只有H44H型的1/2—1/5。蝶阀
2、结构长度很短、体积小、重量轻、为阀门的安装、搬运、存放及管道在布置带来很大的便利,并能大量节约材料、降低造价。H76型的结构长度只有H44H 的1/4~1/10;H76型的重量只有H44型的l/4~1/10;流体阻力小,流体阻力系数为2.6~0.7,随着阀门口径的增大,流体组力系数减 小。截止阀
3、可水平安装或垂直安装,重量轻.不必为阀门设置支座。
4、开启压力很小,阀瓣在很小的压差下就能完全打开。
5、阀门为整体结构、简单紧凑,阀门关闭时冲击力注,水锤压力小,阀门帮命长,可靠性高。

配管
法兰
公称
压力
常 规 产 品 型 号
JB/T74~90
GB/T9112
~9124
HG50592
~20614
1.0MPaH76H-10CH76W-10PH76W-10P8H76W-10P3H76W-10RH76W-10R8H76W-10R3
1.6MPaH76H-16CH76W-16PH76W-16PH76W-16P3H76W-16RH76W-16R8H76W-16R3
2.5MPaH76H-25H76W-25PH76W-25P8H76W-25P3H76W-25RH76W-25R8H76W-25R3
4.0MPaH76H-40H76W-40PH76W-40P8H76W-40P3H76W-40RH76W-40R8H76W-40R3
6.3MPaH76H-63H76W-63PH76W-63P8H76W-63P3H76W-63RH76W-63R8H76W-63R3
10.0MPaH76H-100H76W-100PH76W-100P8H76W-100P3H76W-100RH76W-100R8H76W-100R3
13.0MPaH76H-160H76W-160PH76W-160P8H76W-160P3H76W-160RH76W-160R8H76W-160R3
20.0MPaH76H-200H76W-200PH76W-200P8H76W-200P3H76W-200RH76W-200R8H76W-200R3
25.0MPaH76H-250H76W-250PH76W-250P8H76W-250P3H76W-250RH76W-250R8H76W-250R3
主要零
件材料
阀体WCB
(A105)
ZG1Cr18
Ni9Ti
CF8(304)CF3(304L)ZG1Cr18
Ni12Mo2Ti
CF8M
(316)
CF3M
(316L)
阀擗CF8CF8CF8CF3CF9MCF8MCF3M
目轴2Cr131Cr18
Ni9Ti
0Cr18
Ni9
00Cr19
Ni10
ZG1Cr18
Ni12Mo2Ti
0Cr17
Ni12Mo2
00Cr17
Ni14Mo2
弹簧0Cr18Ni90Cr18Ni90Cr18Ni900Cr19Ni1000Cr17
Ni14Mo2
00Cr17
Ni14Mo2
00Cr17
Ni14Mo2
适用工况适月
介质
水、蒸汽
、油品等
硝酸等腐蚀性介质强氧化
性介质
醋酸等腐蚀性介质屎素等腐
蚀性介质
适用温
度(℃)
-29~425-196~540-196~425-196~540-196~455
注:本表为常规对夹式止回阀的型号编制、主要零件材料及适用工况,其他要求及其型号编制参见对夹式止回阀型号编制方法。
