蝶阀密封类型原理   发布时间:18-07-08

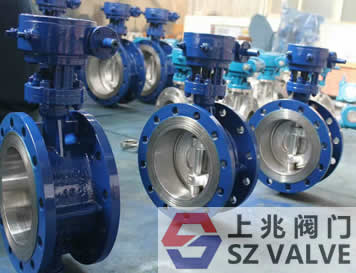

上兆阀门提供的蝶阀系列的密封结构包括:单偏心密封,双偏心密封,三偏心密封,偏心密封。各种结构型蝶阀密封类型原理如下:

1.单偏心密封蝶阀的密封原理

由于盘的旋转中心(阀轴的中心)和阀体的中心线在单偏心蝶阀的基础上尺寸偏差,因此蝶板的密封面将比蝶阀开启过程中的单偏心密封蝶阀。当盘旋转到8°~12°时,盘的密封表面与阀座密封完全分离。当完全打开时,在两个密封表面之间形成较大的间隙。蝶阀的设计大大减少了两个密封面之间的机械磨损和挤压变形,进一步提高了蝶阀的密封性能。紧急切断阀

2.双偏心密封蝶阀的密封原理

由于阀座的中心线和阀体的中心线在双偏心蝶阀的基础上形成β角偏移,蝶板的密封面立即与阀座的密封面分离。蝶阀打开了。在关闭时接触并按压座椅密封表面。当完全打开时,在两个密封面之间形成间隙,这与双偏心密封蝶阀相同。该设计完全消除了两个密封面之间的机械磨损和划伤,大大提高了蝶阀的密封性能和使用寿命。

3.偏心密封蝶阀的密封原理

可变偏心蝶阀的独特之处在于安装盘的阀杆轴为三级轴结构。三段轴杆的两个轴部分是同心的,并且中心部分轴的中心线偏离两端的轴线一个中心距离。盘安装在中间轴部分上。这种偏心结构使盘在完全打开位置变成双偏心,并在盘旋转到关闭位置时变成单偏心。由于偏心轴的作用,当阀芯关闭时,阀盘从阀座的密封锥体移动一段距离,蝶阀板与阀座的密封面相匹配,以实现可靠的密封性能。

由于盘的旋转中心(即阀轴的中心)和盘的密封部分是偏心设置的,因此蝶形密封表面在打开过程中逐渐脱离阀座的密封表面,并且圆盘旋转到20°~25°。蝶板的密封表面与阀座的密封表面完全分离。当完全打开时,在两个密封表面之间形成间隙,使得在蝶阀的打开和关闭过程期间相对机械磨损和两个密封表面之间的压缩大大减小,从而确保减小。蝶阀密封。
