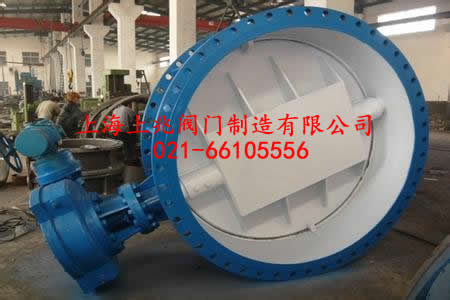

D943H-16C硬密封电动法兰蝶阀简介

   硬密封电动法兰蝶阀使用可浮动的主体密封环。当阀体关闭时，密封圈可根据阀板的推力适当调整其位置。可浮动密封件可以补偿不同工况（如高温）下阀门的变形和热膨胀，消除密封件的损坏，并在阀体密封圈360周围产生均匀的密封压力。均匀压力比延长密封件的使用寿命，提高金属硬密封的密封效果。该结构基本上测量密封件的底部以解决密封件泄漏的温度变化问题。



■D943H-16C硬密封电动法兰蝶阀的主要特点

三偏心密封设计X，Y，e。

X：过流方向（管轴）的阀杆中心与阀体中心之间的位移很大。

Y：阀杆中心和阀座密封面之间的位移。

e：蝶板密封圆锥表面中心线与管道轴线之间的角位移（角度）。

偏心轮X，Y的组合在阀打开时产生凸轮效应。阀板快速脱离阀座，减少阀瓣和阀座磨损，并降低阀门的开关转矩。

偏心e使蝶板在打开和关闭时进一步缩小阀座的密封面与阀座锥体的母线的平行线之间的摩擦距离使开闭过程中密封对之间的干涉最小化。优化结构参数。延长阀门寿命。

不锈钢/石墨（或不锈钢/橡胶 - 石墨）复合层密封表面保持360°圆周附近的密封表面，主要由金属制成，并辅以软密封和渐进式补偿密封以确保良好的密封性能（ANSI VI等级）。

阀座（或阀板）密封件面向焊接不锈钢，坚固耐用，耐磨损。

压力越高，密封越好。

轴套安装在阀杆的上下两侧，有效防止磨损和粘附。提高开幕式和闭幕式的灵活性。

通过特殊的设计和价格，消除了累积公差，密封锥角小于摩擦角度，关闭时盘片自锁。可以实现100％的双向密封。

耐高温和耐火。

密封消耗品易于更换，便于维护，降低维护成本并延长使用寿命。



■D943H-16C硬密封电动法兰蝶阀的技术参数

法兰蝶阀适用温度≤120°或≤150°

公称压力：0.6〜2.5mpa

公称通径：DN50〜DN2000

适合的媒介：水，清水，海水，污水

应用领域：食品，采暖，天然气，船舶，天然气，石油，化工，水电站，冶金，能源和配水系统以及纺织品。 特别适用于双向密封和阀体腐蚀的场合，调节流量和切断介质。
