燃气报警切断阀   发布时间:18-05-02

燃气报警切断阀主要用于燃气管道在发生紧急情况下通过可燃气体报警器的信号反馈采取紧急关闭的阀门。当阀门被切断,管道漏气故障排除后,工作人员需要手动复位时,用力向上提拉 手动复位杆,听到“咔”的一声,说明阀门完全被打开。此时,即使松开手,也不会被切断。(除非再给阀门线圈通电)。
注:手动复位必须在电磁阀线圈断电时操作。

燃气报警切断阀--技术参数:

1、适用于煤气、天然气及液化石油气。

2、阀门规格:螺纹连接 G1/2“、G3/4”、G1“;法兰连接 DN25~350

3、工作压力:0.5bar~6bar

4、电气防护等级:CEI IP65/IP67

5、防爆等级:Eexm Ⅱ T4/ Eexm Ⅱ T5

6、工作电压及电功率:交流 AC220V,50Hz/14V;直流 DC12V/8.5W,DC24V/8.5W

7、操作系数:不间断输出或脉冲型

8、电气连接:插件(不分正负极)

9、线圈功率:≤DN100,20℃时交流 AC220V,50Hz/24VA直流 DC24V,/24W   线圈型号:MF-1(2≥DN100,20℃时交流 AC220V,50Hz/90VA直流 DC24V,/85W  线圈型号:ZCLF-1(2)

10、工作环境温度:-15~60℃

11、密封材料:NBR橡胶

12、阀体材质:黄铜、不锈钢、碳钢

13、阀门关闭时间:少于1秒

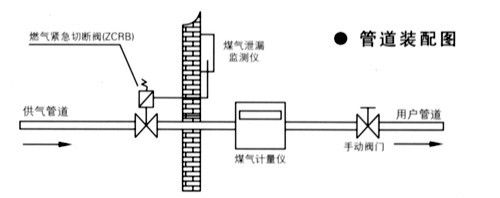

燃气报警切断阀安装图片:


燃气报警切断阀是常开型脉冲触发式型电磁阀,具有事故自锁及手动复位功能。
1、阀门在日常工作中处于常开状态,电磁阀线圈处于断电状态,不消耗电能。
2、当事故发生时,阀门线圈瞬时通电,触发阀门快速关闭,并进入自锁状态。此时即使撤去电源,阀门仍处于自锁关闭状态,不会重新自动打开。
3、本阀采用先导式阀瓣,开启轻松,即使压力达到6bar开启也十分轻松,口径大于DN125,采用杠杆手柄,使本阀达到目的开关省力、快速。
4、当工作人员处理完事故,人工重新开启阀门,才会恢复供气。
根据客户要求也可提供断电关闭的常闭型紧急切断阀。
