气动关断阀的技术要求   发布时间:18-03-31

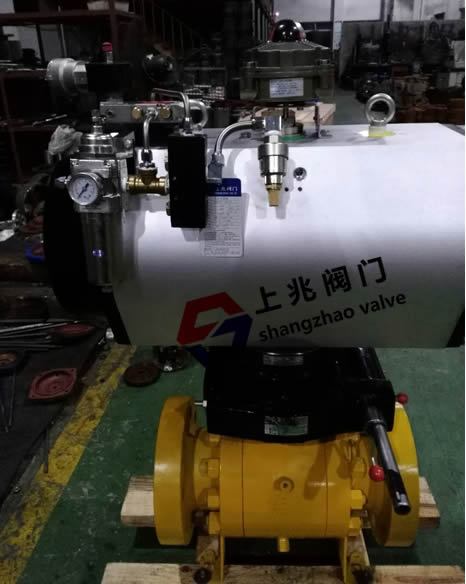

上海上兆阀门提供的SZQ647F气动关断阀应用于石油、天然气、化工、电力、冶金、国防科技、矿山、船舶、食品、医药、供水、暖通、城建等重要领域。气动关断阀采用优质锻钢材质和先进的上兆技术工艺,使气动关断阀在高压的情况下实现3秒内正常切断。SZQ647F气动关断阀是有阀体、球体、阀杆、单作用活塞气缸等重要部件组成。

执行标准:

设计与制造标准: BS5351, ASME B16.34

结构长度: ANSI B16.10

法兰连接: ANSI B16.25

对焊端: ANSI B16.25

试验及检验: API 598

阀体温度等级: Class150, Max 275 paig@100 Of


                      Class300, Max 720 paig@100 oF

SZQ647F气动关断阀防火安全结构:

当耳轴球阀正常使用,其加盖阀座和球面法、阀座固定器o形环和盖章的身体,这是软密封,密封可靠当阀座和o形环受伤,阀座固定器和身体会加盖膨胀石墨这样的行为防火安全的目的.


SZQ647F气动关断阀防静电设备:

为了防止间的磨擦球,杆和聚四氟乙烯产生静电可能点燃易燃物品和炸药,导致事故,在这个球阀,静态传导弹簧之间阀杆和球,阀杆和身体因此静电是地面和系统安全进行担保.


SZQ647F气动关断阀性能规范

试验压力(Mpa)公称压力(Mpa)压力级(Class)
1.62.54.06.410.016.025.01503004006009001500
强度试验2.43.86.09.615.02437.53.17.810.215.323.138.4
密封试验1.82.84.47.011.017.627.52.25.67.511.216.828.1
气密试验0.5-0.7
工作温度PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃
适用介质C:水、油、蒸气 P:硝酸类(温度≤200℃ ) R:醋酸类(温度≤200℃ )
