阀门选择正确的材质 涨姿势:阀门材质大全!   发布时间:18-03-19



很多阀门能够适应多种工况,但是如果选择不合理,阀门的性能和使用寿命会大打折扣。

正确、合理的选择阀门,首先要了解阀门各零部件的材质适应的工况,根据其使用范围进行选择才能使其发挥最佳性能。

阀体、阀盖和阀瓣的材料

阀体、阀盖和阀瓣是阀门主要零件,直接承受介质压力,所用材料必须符合“阀门的压力与温度等级”的规定。

常用材料有下面几种:


灰铸铁



灰铸铁适用于公称压力PN≤1.0MPa,温度为-10℃~200℃的水、蒸汽、空气、煤气及油品等介质。

灰铸铁常用牌号:HT200、HT250、HT300、HT350。


可锻铸铁



适用于公称压力PN≤2.5MPa,温度为-30~300℃的水、蒸汽、空气及油品介质。

常用牌号:KTH300—06、KTH330—08、KTH350—10。


球墨铸铁



适用于PN≤4.0MPa,温度为-30~350℃的水、蒸汽、空气及油品等介质。

常用牌号:QT400—15、QT450—10、QT500—7。


耐酸高硅球墨铸铁



适用于公称压力PN≤0.25MPa,温度低于120℃的腐蚀性介质。


碳素钢



适用于公称压力PN≤32.0MPa,温度为-30~425℃的水、蒸汽、空气、氢、氨、氮及石油制品等介质。

常用牌号:WC1、WCB、ZG25及优质钢20、25、30及低合金结构钢16Mn。


铜合金



适用于PN≤2.5MPa的水、海水、氧气、空气、油品等介质,以及温度-40~250℃的蒸汽介质。

常用牌号:ZGnSn10Zn2(锡青铜),H62、Hpb59—1(黄铜)、QAZ19—2、QA19—4(铝青铜)。


高温铜



适用于公称压力PN≤17.0MPA、温度≤570℃的蒸汽及石油产品。

常用牌号:ZGCr5Mo,1Cr5M0, ZG20CrMoV, ZG15Gr1Mo1V, 12CrMoV , WC6, WC9等牌号。


低温钢



适用于公称压力PN≤6.4Mpa,温度≥—196℃乙烯,丙烯,液态天然气,液氮等介质。

常用牌号:ZG1Cr18Ni9 、0Cr18Ni9、 1Cr18Ni9Ti 、ZG0Cr18Ni9。


不锈耐酸钢



适用于公称压力PN≤6.4Mpa 、温度≤200℃硝酸,醋酸等介质。

常用牌号:ZG0Cr18Ni9Ti 、 ZG0Cr18Ni10<耐硝酸>,ZG0Cr18Ni12Mo2Ti 、ZG1Cr18Ni12Mo2Ti<耐酸和尿素>。

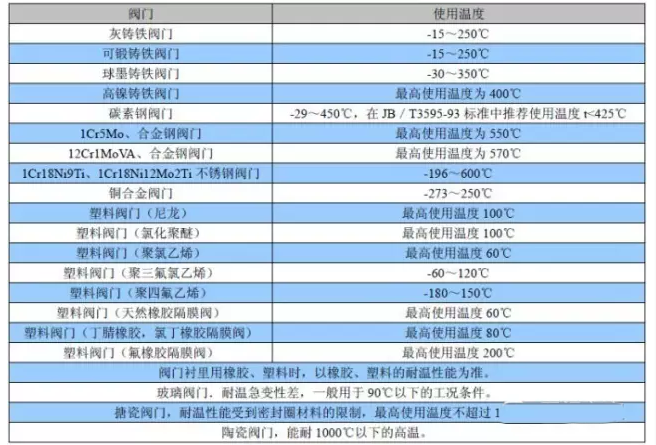

常用的阀门材质与温度关系




密封面是阀门最关键的工作面,密封面质量的好坏关系到阀门的使用寿命。

通常密封面材料要考虑耐腐蚀,耐擦伤,耐冲蚀,抗氧化等因素。

软质材料



●橡胶(包括丁睛橡胶,氟橡胶等)

●塑料(聚四氟乙烯,尼龙等)


硬密封材料



●铜合金(用于低压阀门)

●铬不锈钢(用于普通高中压阀门)

●司太立合金(用于高温高压阀门及强腐蚀阀门)

●镍基合金(用于腐蚀性介质)



阀杆材料




阀杆在阀门开启和关闭过程中,承受拉、压和扭转作用力,并与介质直接接触,同时和填料之间还有相对的摩擦运动。

因此阀杆材料必须保证在规定温度下有足够的强度和冲击韧性,有一定的耐腐蚀性和抗擦伤性,以及良好的工艺性。


碳素钢



用于低压和介质温度不超过300℃的水、蒸汽介质时,一般选用A5普通碳素钢。

用于中压和介质温度不超过450℃的水、蒸汽介质时,一般选用35优质碳素钢。


合金钢



用于中压和高压,介质温度不超过450℃的水、蒸汽、石油等介质时,一般选用40Cr(铬钢)。

用于高压、介质温度不超过540℃的水、蒸汽等介质时,可选用38CrMoALA渗氮钢。

用于高压、介质温度不超过570℃的蒸汽介质时,一般选用25Cr2MoVA铬钼钒钢。


不锈耐酸钢


用于中压和高压、介质温度不超过450℃的非腐蚀性介质与弱腐蚀性介质,可选用1Cr13、2Cr13、3Cr13铬不锈钢。

用于腐蚀性介质时,可选用Cr17Ni2、1Cr18Ni9Ti、Cr18Ni12Mo2Ti、Cr18Ni12Mo3Ti等不锈耐酸钢和PH15-7Mo沉淀硬化钢。


耐热钢



用于介质温度不超过600℃的高温阀门时,可选用4Cr10Si2Mo马氏体型耐热钢和4Cr14Ni14W2Mo奥氏体型耐热钢。


阀杆螺母材料






阀杆螺母在阀门开启和关闭过程中,直接承受阀杆轴向力,因此必须具备一定的强度。

同时它与阀杆是螺纹传动,要求摩擦系数小,不生锈和避免咬死现象。


铜合金


铜合金的摩擦系数较小,不生锈,是目前普遍采用的材料之一。

对于Pg<1.6Mpa的低压阀门可采用ZHMn58-2-2铸黄铜。

对于Pg16-6.4Mpa的中压阀门可采用ZQAL9-4无锡青铜。

对于高压阀门可采用ZHAL66-6-3-2铸黄铜。





当工作条件不允许采用铜合金时,可选用35、40等优质炭素钢,2Cr13、1Cr18Ni9、Cr17Ni2等不锈耐酸钢。

工作条件不允许指下列情况。
●用于电动阀门上,带有瓜形离合器的阀杆螺母,需要进行热处理获得高的硬度或表面硬度。

●工作介质对铜有腐蚀, 选用钢制阀杆螺母时,要特别注意螺纹的咬死现象。


填料材料





在阀门上,填料是用来充填阀盖填料室的空间,以防止介质经由阀杆和阀盖填料室空间泄漏。


软质填料


植物质填料较便宜,常用于100℃以下的低压阀门。

矿物质填料可用于450-500℃的阀门。

橡胶O型圈填料介质温度一般限制在60℃以下。

高温高压阀门上的填料也有采用纯石棉加片状石墨粉压紧而成的。


硬质填料



由植物质,即大麻、亚麻、棉、黄麻等,或由矿物质,即石棉纤维, 或由石棉纤维内夹金属丝和外涂石墨粉等编织的线绳,也有压成的成型的填料,以及近年来新发展的柔性石墨填料材料。


常用填料使用温度选择
