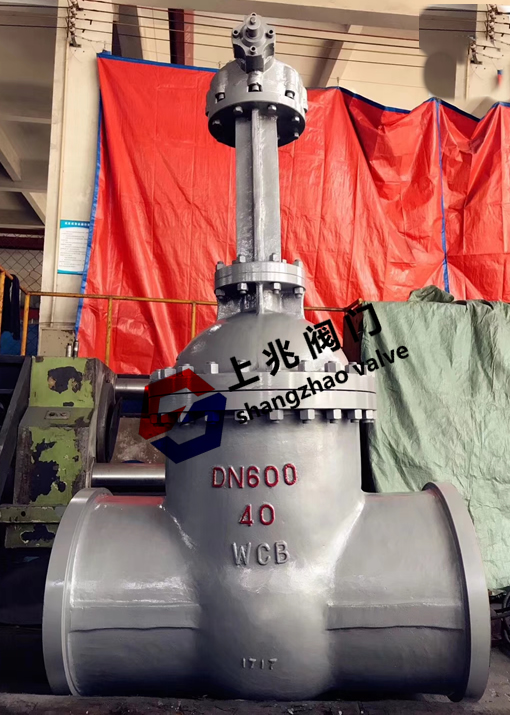

Z560Y-40C-600伞齿轮焊接闸阀   发布时间:18-03-18

上兆阀门提供的Z640Y-40C-600伞齿轮焊接闸阀采用铸钢WCB材质一体一次性铸造完成。主要用于火电站、水利电站、冶金等大型管道上起到启闭作用。闸板有两个密封面,最常用的楔式闸板阀的两个密封面形成楔形,楔形角随阀门参数而异,通常为5°。楔式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。


Z560Y-40C-600伞齿轮焊接闸阀--具有以下优点;

1.流体阻力小,密封面受介质的冲刷和侵蚀小。

2.开闭较省力。

3.介质流向不受限制,不扰流、不降低压力。

4.形体简单,结构长度短,制造工艺性好,适用范围广。闸阀的种类:按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀,楔式闸板式闸阀又可分为:单闸板式、双闸板式和弹性闸板式;平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分,可分为明杆闸阀和暗杆闸阀两种。

5.两端采用焊接式,保证管道里的介质不泄漏便于保温措施的包扎。

6.操作方式采用伞齿轮,开关方便轻松达到密封性能无泄漏目的。

Z560Y-40C-600伞齿轮焊接闸阀--执行标准    Administer Standard

设计与制造
Design and Manufacture
结构长度
Face To Face
法兰尺寸
Flange Dimension
压力-温度
Pressure   Temperature Lating
试验-检验
spection And Test
GB122234
GB12221
GB9113 JB79
GB9131
GB/T13927 JB/T9092

Z540Y-40C-600伞齿轮焊接闸阀--压力试验  Pressure Test

公称压力
NominalPressure
1.6
2.5
4.0
6.4
10.0
16.0
强度试验
Shell Test
2.4
3.8
6.0
9.6
15.0
24.0
 水密封试验
Water Seal Test
1.8
2.8
4.4
7.0
11.0
18.0
上密封试验
Backseat Test
1.8
2.8
4.4
7.0
11.0
18.0
气密封试验
Air Seal Test
0.4-0.7
