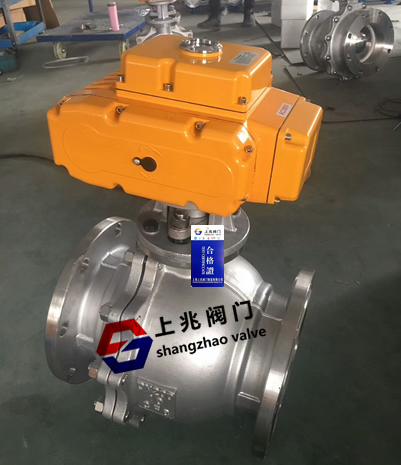

上海上兆阀门提供的不锈钢电动球阀采用浮动球设计，Q941F系列电动不锈钢球阀是一种转角为90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。
Q941F电动不锈钢球阀--性能规范： | 公称通径mm | DN15-DN300 | | 材料代号 | C | P | R | | 主要零件 | 阀 体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | | 球 体 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | | 阀 杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | | 密封圈 | 增强聚四氟乙烯 对位聚苯 | | 填 料 | 聚四氟乙烯 柔性石墨 | | 适用工况 | 适用介质 | 蒸汽、水、油品 | 硝酸类 | 醋酸类 | | 适用温度 | -28℃ - 300℃ | | 执行器 | 型 号 | DA/SR系列、GTD/GTE系列、QGSY系列等 | | 气源压力 | 0.4-0.7MPa |
试验压力
（Mpa） | 公称压力（Mpa） | 压力级（class） | JIS(Mpa) | | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | | 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 | | 密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 | | 气密试验 | 0.5～0.7 |
Q941F电动不锈钢球阀--安装尺寸表： .jpg)
| 公称通径DN(mm) | 尺寸(mm) | | L | D3 | D2 | D1 | b | f | N-d | | 15 | 108 | 95 | 65 | 45 | 14 | 2 | 4-14 | | 20 | 117 | 105 | 75 | 55 | 14 | 4-14 | | 25 | 127 | 115 | 85 | 65 | 14 | 4-14 | | 32 | 140 | 135 | 100 | 78 | 16 | 4-18 | | 40 | 165 | 145 | 110 | 85 | 16 | 3 | 4-18 | | 50 | 178 | 160 | 125 | 100 | 16 | 4-18 | | 65 | 190 | 180 | 145 | 120 | 18 | 4-18 | | 80 | 203 | 195 | 160 | 135 | 20 | 8-18 | | 100 | 305 | 215 | 180 | 155 | 20 | 8-18 | | 125 | 256 | 245 | 210 | 185 | 22 | 8-18 | | 150 | 394 | 280 | 240 | 210 | 24 | 8-23 | | 200 | 457 | 335 | 295 | 265 | 26 | 12-23 | | 250 | 533 | 405 | 335 | 320 | 30 | 12-25 |
|
