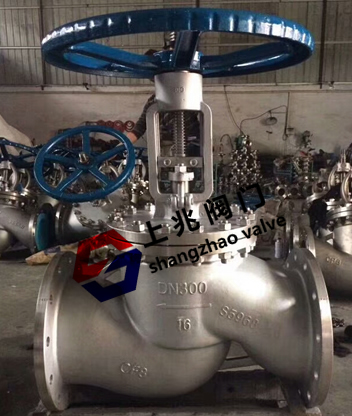

J41W-16P-300不锈钢法兰截止阀   发布时间:18-01-08


J41W-16P-300不锈钢法兰截止阀是上兆阀门生产的一种耐酸碱304不锈钢材质截止阀。J41W-16P-300不锈钢法兰截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门。根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节。因此,这种类型的阀门非常适合作为切断或调节以及节流使用.DN300口径不锈钢截止阀采用双阀瓣密封结构形式。利用阀杆的提升打开阀门。

J41W-16P-300不锈钢法兰截止阀--执行标准:



1、设计制造按GB12235-89


2、结构长度按GB12221-89


3、法兰尺寸按JB/G79-94


4、阀门检查和试验按GB13927


J41W-16P-300不锈钢法兰截止阀--技术规范:

型号公称压力试验压力工作温度(℃)适用介质
强度(水)(Mpa)密封(水)空气(Mpa)低压密封空气(Mpa)
J41W-16P(R)1.62.41.80.6≤200NITRICACID
J41W-25P(R)2.53.82.80.6≤200硝酸类
ACETICACID
醋酸类
NITRIVACID
硝酸类
J41W-40P(R)4.06.04.40.6≤200ACETICACID
J41W-64P(R)6.49.67.00.6≤200醋酸类
