F943X电动扇形盲板阀连接尺寸|电动扇形盲板阀应用选型   发布时间:17-06-10

 F943X电动扇形盲板阀连接尺寸|电动扇形盲板阀应用选型






一、电动扇形盲板阀产品特点:


       电动扇形
盲板阀又名电动扇形眼镜阀,电动翻板阀,主要由左阀体、右阀体、扇形闸板、不锈钢波纹管、电动驱动装置、电动夹紧装置等零件组成。阀体采用三点式锁紧扇形闸板结构。密封部位采用不锈钢与橡胶密封圈,密封性能好,使用寿命长,密封圈设在闸板上,便于维护时更换密封圈。电动操作、工作平稳、启动灵活、动作可靠。夹紧机构采用丝杆螺母进行夹紧,自锁性好。电动扇形眼镜阀设有不锈钢波纹管,具有伸缩性强、使用寿命长等特点。


     二、电动扇形盲板阀主要性能参数:


公称压力MPa
0.25
0.15
0.10
0.05
密封试验压力MPa
0.275
0.165
0.11
0.055
强度试验压力MPa
0.375
0.225
0.15
0.075
驱动源
压缩空气0.4-0.6MPa 油压压力6.3MPa 3相380V50HZ
适用温度℃
丁腈橡胶
硅橡胶
氟橡胶
-20-100
-20-250
-20-300
适用介质
煤气、其他可燃气体
启闭时间S
≤60
主要零部件材料
阀体、闸板为碳钢;阀杆为不锈钢;密封圈为硅橡胶



三、电动扇形盲板阀主要外形尺寸:


DN

D

D1

b

n-φd

L

300

440

395

22

12-φ22

580

350

490

445

24

12-φ22

580

400

540

495

24

16-φ22

680

450

595

550

24

16-φ22

680

500

645

600

24

16-φ22

680

600

755

705

26

20-φ26

680

700

860

810

26

24-φ26

680

800

975

920

26

24-φ30

680

900

1075

1020

26

24-φ30

710

1000

1175

1120

26

28-φ30

710

1100

1275

1220

26

28-φ30

710

1200

1375

1320

26

32-φ30

730

1300

1475

1420

26

32-φ30

830

1400

1575

1520

26

36-φ30

830

1500

1675

1620

26

36-φ30

830

1600

1790

1730

26

40-φ30

830

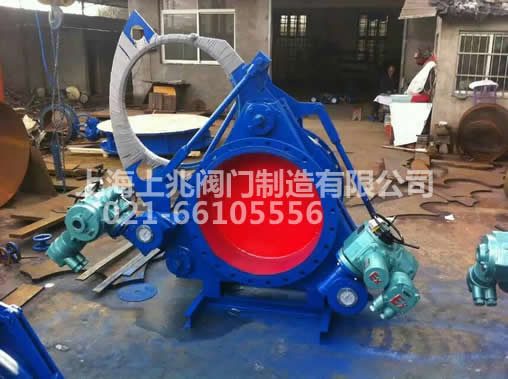

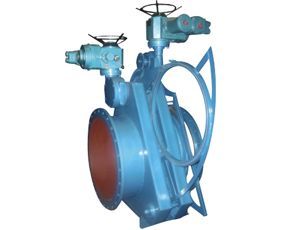

电动盲板阀电动扇形盲板阀


         四、电动扇形盲板阀订货须知:


      1、①产品名称与型号②电动扇形盲板阀口径③是否带附件以便我们的为您正确选型。
      2、若已经由设计单位选定的电动扇形盲板阀型号,请按电动扇形盲板阀型号直接向我司销售部订购。
      3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的上兆阀门专家为您审核把关。
